SD NAND关于3.3V和1.8V之间的转换

SD NAND如何支持1.8V的MCU

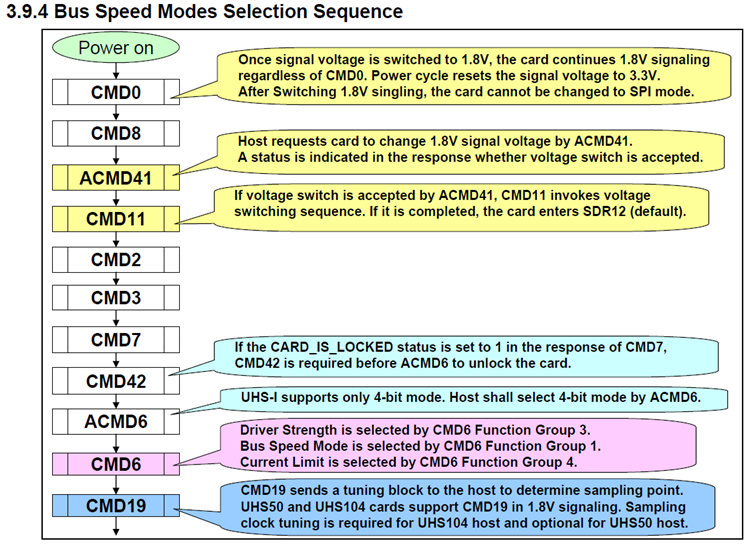

SD NAND默认是3.3V的，有些MCU只支持1.8V，为了适配1.8V，SD NAND需要内部用命令把3.3V转换成1.8V，下图是SD协议规范：

从上面的两张图可知，标准的用命令把3.3V切换到1.8V的流程是：

power on => 3.3v => initial with CMD11(voltage swtich) => 1.8v

在SD3.0高速中，正确的流程是

2. power on => 1.8v => initial with CMD11 => 1.8v => R/W

按照流程发送命令即可让SD NAND引脚电压变成1.8V

SD NAND低功耗的实现

3.0是支持1.8V的，所以，将通讯电压转换成1.8V是一种很好的选择，电压变小后消耗的电流也会变小，这样低功耗的性能就会更好。在一些穿戴式的电子产品中，低功耗的需求是非常重要的，例如电子手表，蓝牙耳机等等；SD NAND如何实现低功耗的需求呢？SD NAND

关于SD3.0转换成1.8电压的一些信息

一般SD3.0的行为 的确都是3.3v转换成1.8v

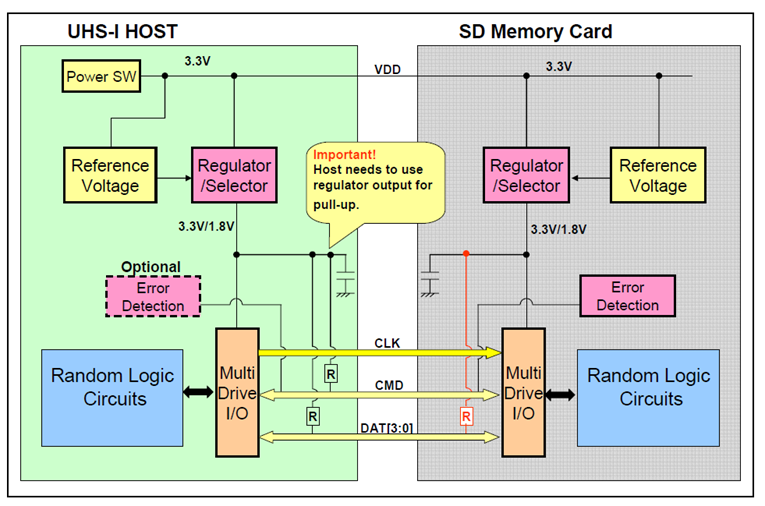

就如同上面的图，会利用CMD沟通, 在CMD11的時候, host和SD都经由LDO把VCC 3.3v电压转换成1.8v提供給IO电压。

但这些初始化的CMD, 都在非常低的速度下运行, 所以一开始如果host在1.8v, 发送过來, 芯片是有寄回收到, 并且回传的, 只要能够走到CMD11后, 芯片就能顺利切换到1.8v, 之后真正data传输, 双方都在1.8v. 就沒有问题。

所以也就是说, 即使一开始双方电压不对等, 但host同样走切换电压的流程, 只要CMD0=>CMD8=>ACMD41=>CMD11这几个低速的CMD能够沟通, 后面一定就没问题了。
